Relelähtö
Jännitelähtö 0..10V saadaan liittimiltä 5
ja 6
5 on miinusnapa ja 6 plusnapa
Vetester12 käyttömahdollisuuksia

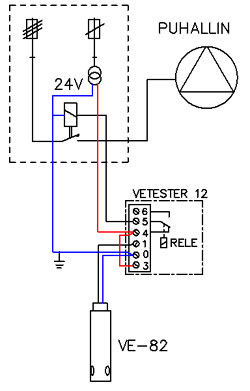

Vetester12 ohjaa kontaktoria, joka puolestaan ohjaa
puhallinta.
Kontaktorissa 24V kela.
Sopii esimerkiksi
alapohjan tuuletukseen
Jäähdytyspinnalle asennettu VE-5 ilmaisee kondensoituvan veden.

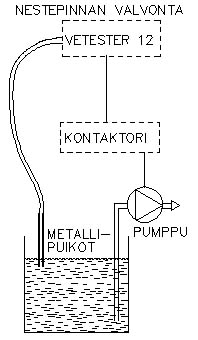

Nestepinnan valvonta

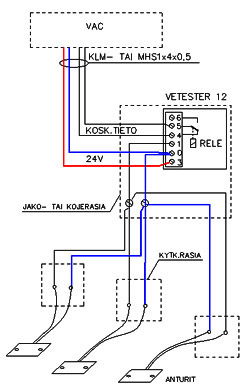

Vetester12 kosteusvahtina. Anturit asennetaan kosteuskriittisiin paikkoihin, hälytys siirretään kiinteistön hälytyskeskukselle.
Kytkennät
(relelähtö)
Antureita
VE-1…VE-6 enintään 3 kpl/laite.
Samassa
laitteessa vain yksi suht.kosteuden anturi
Anturit kytketään
liittimiin 0 ja 1, syöttö liittimiin 0 ja 3 ja
hälytystieto saadaan koskettimen liittimiltä
Anturijohdon suositeltava maksimipituus on n.30m
VETESTER12 vakiosäätönä
rele vaihtaa tilaa,
kun kosteus anturissa, VE-82 ylittää
70%.

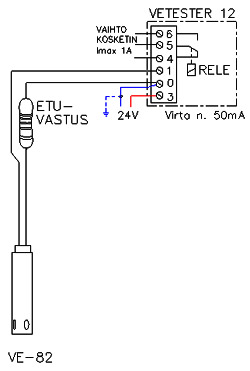

Kytkemällä etuvastus voidaan arvoa
muuttaa:
10kohm =>75%
20kohm =>80%
25kohm =>90%
Vetester12 voidaan toimittaa myös säätimellä varustettuna, jolloin asetusarvoja voidaan muuttaa halutulla tavalla.
VETESTER12 vakiosäätönä
rele vaihtaa tilaa,
kun kosteus anturissa, VE-82 ylittää
70%.
Kytkemällä 470k ohmin rinnakkaisvastus toiminto
tapahtuu jo n. 60...63% kosteudessa
