Magneettiventtiilin ohjausesimerkki Vetester:lla
Luotettava ja varma kosteusvalvonta asunto-, julkisiin- ja teollisuusrakennuksiin.

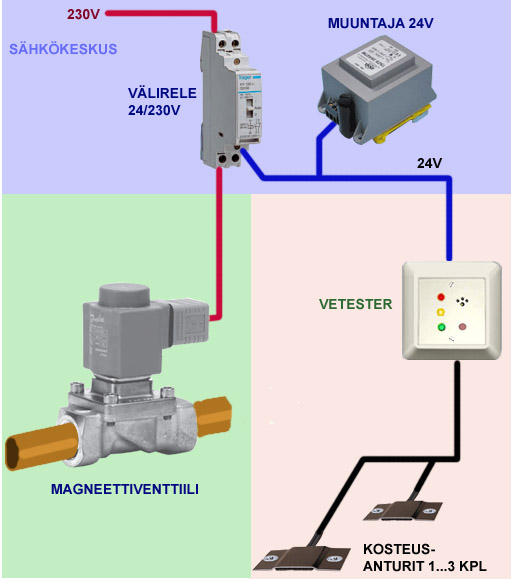

	Toiminta Viereisessä kuvassa on sähkökeskuksen asennettu muuntaja ja välirele, jonka avulla Vetester ohjaa magneettiventtiilin kiinni, kun anturi kostuu. Välireleenä on esim. ER123 1S+1A Välirele 24 VAC, joka sopii DIN-kiskoon Tarvittaessa välireleen vapaalta koskettimelta saadaan tieto kosteudesta kiinteistön hälytyskeskukselle. Muuntajana on esim Din-kiskoon sopiva TSZS35-24 Teho 35VA Jännite 230/24V Mitat 63,6x53,6x56,5 mm Magneettiventtiilinä Danfoss, jonka osat ovat: -kytkentärasia 042N0156 -kela 230V 018F7351 -runko 032U5354

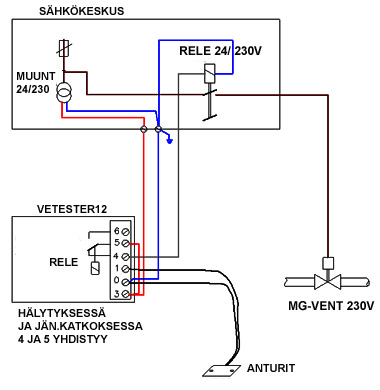

	Kytkentäkaavio yllä oleville laitteille. Vetesterin tyypin voit valita näistä: Vts-706206 Vts-706208 Vts-706210 Vts-706215 Vts-706231 Vts-706243 Vetester-valvontayksiköitä ja antureita voi olla useita riippuen rakennuksen laajuudesta.
