Suhteellisen kosteuden anturi
VE-82, Vts-706444 Suhteellisen
kosteuden anturi,
mitat: L= 40, D=10
VE-83, Vts-706445 Lämpötilan
huomioiva suhteellisen kosteuden anturi,
mitat: L= 45, D=10
Anturissa on johtoa 1,5 m valmiina, se on erikseen tilattavissa jopa 10 m johdolla. Johto jatketaan tarvittaessa sopivassa rasiassa, kuitenkin niin, että pituus anturilta Vetesterille jää alle 30 m.
Asennus: Upotus rakenteiden sisään, eristetilaan tai huoneen seinälle kiinnikkeen SK-82 avulla (kuvassa)
VE-82 soveltuu paikkaan, missä halutaan ohjata vaikkapa ilmastoinnin tai jäähdytyksen tehoa suhteessa ilmankosteuteen
Käyttölämpötila: +5...+40 C
VE-83,
Lämpötilan huomioiva suhteellisen kosteuden anturi
Anturia
käytetään Vetester12 yhteydessä esimerkiksi
rossipohjan, kellarin tms. viileän tilan tuuletuksen ohjaukseen.
Mitat 10x45
Toimintaperiaate
Kun
viileän tilan (0…+20 C) suhteellinen kosteus on n.70…100%
tuuletus on käynnissä. Jos kosteus laskee 70%:n alle,
tuuletus pysähtyy. Tuuletus pysähtyy myös siinä
tapauksessa, jos lämpötila laskee 0… +5 C:een vaikka
kosteus olisikin suurempi kuin 70%

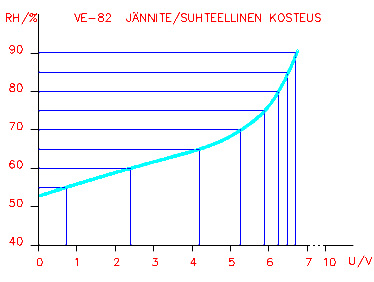

Kun
anturin, VE-82 havaitsema kosteus kasvaa, saadaan Vetester12:n
liittimiltä 4 ja 5 kosteutta vastaava jännite 0 –
6,5V
Merkkivaloilla varusteuissa laitteissa punainen merkkivalo
alkaa hehkua sitä kirkkaammin mitä suurempi on kosteus.
VETESTER12 vakiosäätönä
rele vetää(päästää),
kun kosteus
anturissa, VE-82 on noin 70%.

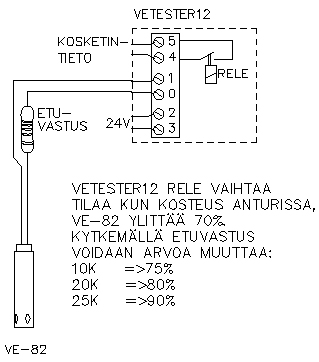

Kytkemällä sopiva
etuvastus voidaan arvoa likimääräisesti
muuttaa:
10kohm =>75%
20kohm =>80%
25kohm =>90%

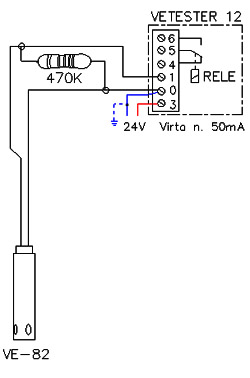

Kytkemällä vastaavasti sopiva rinnakkaisvastus liittimien 0 ja 1 välille tapahtuu toiminta pienemmällä kosteudella.
INSINÖÖRITOIMISTO
VETESTE puh. 0445119837
tapio.majuri(at)veteste.fi
