Alarvet3, kolmisilmukkainen hälytyskeskus

Alarvetissä on rele, jonka pot.vapaata vaihtokosketinta voidaan käyttää jatkohälytykseen tms.
Uppoasennus tavalliseen kojerasiaan. Saatavana myös pinta-asennukseen.

Alarvet3, Vts-706293
- vihreä käyntimerkkivalo
- 3 kpl hälytysmerkkivaloa
- summeri
- kuittauspainike
- rele vaihtokoskettimella 1,0A
- syöttöjännite 24V

Kun Alarvet3 liittimille 1, 2 tai 3 tuodaan 24V jännite, syttyy kyseisen hälytyssilmukan merkkivalo ja summeri alkaa soida sekä rele vetää. Hälytys kuitataan kuittauspainikkeesta. Normaali tilanteessa laitteessa palaa ainoastaan vihreä merkkivalo

Kytkentä

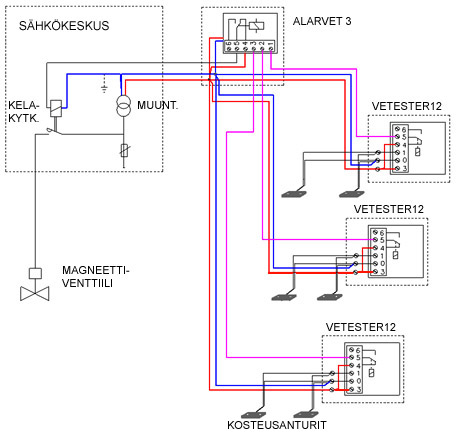

Avarvet3 voidaan kytkeä oheisen kaavion periaatteella mitä tahansa hälytyskojeita, joissa on sulkeutuva kosketin.
Tässä kuvassa Alarvet3:een on kytketty kolme Vetester12 (Vts-706206), jotka ovat asennettu jako- tai kojerasiaan.
Alarvet3 ohjaa sähkökeskukseen asennettua kelakytkintä, jossa on 24V kela. Lisäksi sähkökeskukseen on asennettu muuntaja 230/24V 10VA

Toiminta
Kun jokin Vetesteriin kytketyistä antureista havaitsee kosteutta, siirtyy tieto Vetesterin koskettimilta Alarvettiin, jossa vastaavaa hälytysmerkkivalo syttyy, summeri alkaa soida ja rele vetää, jolloin sähkökeskuksen kelakytkin ohjaa magneettiventtiilin kiinni.
Summeri voidaan kuitata Alarvetin kuittauspainikkeesta mutta magneettiventtiili aukeaa vasta sitten, kun anturi on kuivattu.

Mitat, asennus ja varusteet

Mitat: 85x85
Asennus: upotettuun kojerasiaan

INSINÖÖRITOIMISTO VETESTE puh. 0445119837  tapio.majuri(at)veteste.fi
