Vetester12, din-kiskomalli

Vesi- ja kondenssivuotojen sekä suhteellisen kosteuden valvontakoje

Käyttö

Jakotukkilaatikot, putkikuilut, sähkö- ja atk-tilat, varaajat, tiskikoneet ym.
Tuuletuksen säätöön, jäähdytyslaitteiden ohjaamiseen, nesterajapintojen valvontaan, betonilaattojen kuivumisen seurantaan ym

Ominaisuudet
Syöttö 24Vac tai dc, tilattavissa myös 12Vdc
Antureille nopeataajuinen vaihtosignaali
       - ei elektrolyysiä,
       - ei anturien hapettumista,
       - ei haamuhälytyksiä

Luja rakenteinen ja varmatoiminen
       - koottu diskreeteistä komponenteista

Rele potentiaalivapailla vaihtokoskettimilla

Antureilla ja syötöllä yhteinen maadoituspiste
       - häiriötön toiminta
       - kytkettävissä suoraan vac:iin
Antureita liitettävissä 1...3 kpl

Toiminta
Kun laitteeseen kytketään syöttöjännite, niin rele vetää. Kun jokin antureista havaitsee kosteutta, niin rele päästää ja kosketintieto siirtyy kiinteistön hälytyskeskukselle. Samoin rele päästää, jos syöttöjännite katkeaa.

Malleissa, joissa on jänniteulostulo reletoiminnon sijalla kosteuden lisääntyessä kasvaa ulostulojännite 0...10V.

Kytkentä Vts706260
Kun Vetesteriin kytketään jännite 24V, kytkeytyy liittimet 5 ja 6 yhteen. Ks. myös 12Vdc-malli
Hälytyksessä ja jännitekatkoksessa kytkeytyy liittimet 4 ja 5 yhteen ja liittimet 5 ja 6 avautuvat.

Din-kiskomallien tekniset tiedot

12Vdc, Vetester 12, Vts-706242, relelähtö
24 Vac/dc, Vetester 12, Vts706260 relelähtö
24 Vac/dc, Vetester 12 Vts-706250 jännitelähtö, 0..10V
24V Vetester12x2, Vts-706296 relelähtö 2 kpl

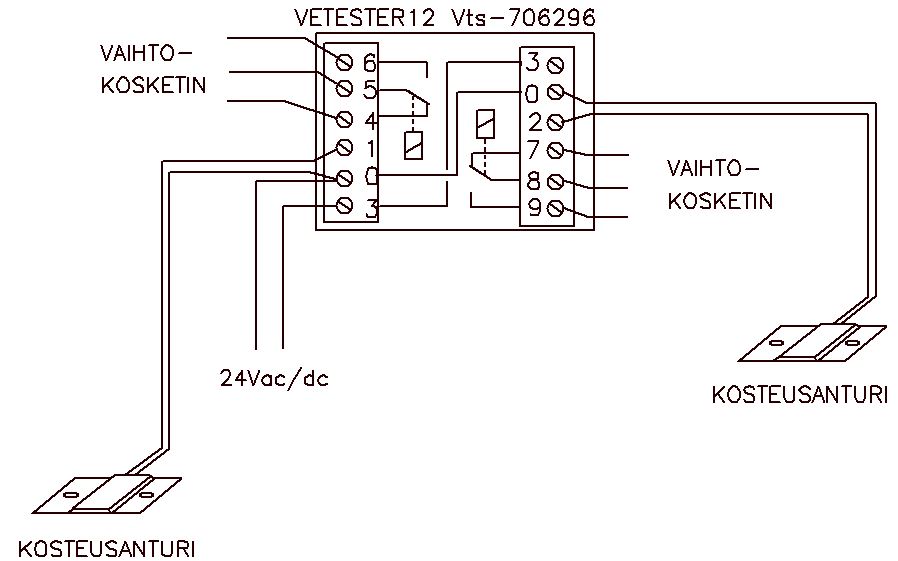

Kytkentä Vts706296
Kun Vetesteriin kytketään jännite 24V, kytkeytyy liittimet 5 ja 6 yhteen sekä 8 ja 7.
Hälytyksessä ja jännitekatkoksessa kytkeytyy liittimet 4 ja 5 yhteen sekä 7 ja 8 ja liittimet 5 ja 6 avautuvat sekä 8 ja 9.

Sähkötekniset tiedot

Syöttöjännite: 23...25Vac/dc
Virta: n. 65mA
Ulostulo: rele, pot.vapaa, vaihtokosketin 0,5A
Käyttölämpötila: +5...+40 C
Anturisignaali: nopeataajuinen n. 7 µA:n vaihtovirta

Mitat, asennus ja varusteet

Mitat: 52x90x65
Asennus: din-kiskoon keskukseen
