Vetester12, pintamalli

Vesi- ja kondenssivuotojen sekä suhteellisen kosteuden valvontakoje

Käyttö

Jakotukkilaatikot, putkikuilut, sähkö- ja atk-tilat, varaajat, tiskikoneet ym.
Tuuletuksen säätöön, jäähdytyslaitteiden ohjaamiseen, nesterajapintojen valvontaan, betonilaattojen kuivumisen seurantaan ym

Ominaisuudet
Syöttö 24Vac tai dc, tilattavissa myös 12Vdc
Antureille nopeataajuinen vaihtosignaali
       - ei elektrolyysiä,
       - ei anturien hapettumista,
       - ei haamuhälytyksiä

Luja rakenteinen ja varmatoiminen
       - koottu diskreeteistä komponenteista

Rele potentiaalivapailla vaihtokoskettimilla

Antureilla ja syötöllä yhteinen maadoituspiste
       - häiriötön toiminta
       - kytkettävissä suoraan vac:iin
Antureita liitettävissä 1...3 kpl

Toiminta
Kun laitteeseen kytketään syöttöjännite, niin rele vetää. Kun jokin antureista havaitsee kosteutta, niin rele päästää ja kosketintieto siirtyy kiinteistön hälytyskeskukselle. Samoin rele päästää, jos syöttöjännite katkeaa. Käyntimerkkivalo on vihreä ja hälytys punainen.

Malleissa, joissa on jänniteulostulo reletoiminnon sijalla kosteuden lisääntyessä kasvaa ulostulojännite 0...10V.

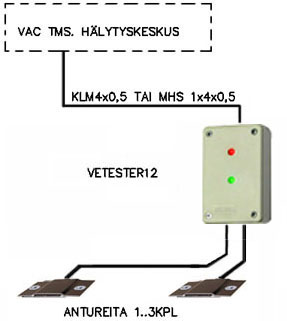

Kytkentä
Kun Vetesteriin kytketään jännite 24V,  kytkeytyy liittimet 5 ja 6 yhteen. Ks. myös 12Vdc-malli
Hälytyksessä ja jännitekatkoksessa kytkeytyy liittimet 4 ja 5 yhteen ja liittimet 5 ja 6 avautuvat.

Pintamallien tekniset tiedot

Vts-706215 24Vac/dc, vaihtokosketin, hälytysmerkkivalo

Vts-706215 Erikseen tilattavissa jännitteelle, 12Vdc ja halutessa ilman merkkivaloja

Vts-706231 24Vac/dc, vaihtokosketin, hälytys- ja käyntimerkkivalo

Vts-706231 Erikseen tilattavissa jännitteelle, 12Vdc

Vts-706282 24Vac/dc häl. ja käyntimerkkivalo, jännitelähtö 1 0...10V

Sähkötekniset tiedot

Syöttöjännite: 23...25Vac/dc

Virta: n. 45mA

Ulostulo: rele, pot.vapaa, vaihtokosketin 0,5A

Käyttölämpötila: +5...+40 C

Anturisignaali: nopeataajuinen n. 7 µA:n vaihtovirta

Mitat, asennus ja varusteet

Mitat: 27x57x85

Asennus: seinäpinnalle

Varusteet: muovinen pintakotelo
