Vetester12, perusmalli
Vesi- ja kondenssivuotojen sekä suhteellisen kosteuden valvontakoje
Jakotukkilaatikot,
putkikuilut, sähkö- ja atk-tilat, varaajat, tiskikoneet
ym.
Tuuletuksen säätöön, jäähdytyslaitteiden
ohjaamiseen, nesterajapintojen valvontaan, betonilaattojen kuivumisen
seurantaan ym
Ominaisuudet
Syöttö
24Vac tai dc, tilattavissa myös 12Vdc
Antureille
nopeataajuinen vaihtosignaali
- ei elektrolyysiä,
-
ei anturien hapettumista,
-
ei haamuhälytyksiä
Luja
rakenteinen ja varmatoiminen
- koottu diskreeteistä komponenteista
Rele potentiaalivapailla vaihtokoskettimilla
Antureilla
ja syötöllä yhteinen maadoituspiste
- häiriötön toiminta
- kytkettävissä suoraan vac:iin
Antureita
liitettävissä 1...3 kpl
Toiminta
Kun
laitteeseen kytketään syöttöjännite, niin
rele vetää. Kun jokin antureista havaitsee kosteutta, niin
rele päästää ja kosketintieto siirtyy kiinteistön
hälytyskeskukselle. Samoin rele päästää, jos
syöttöjännite katkeaa.
Malleissa, joissa on jänniteulostulo reletoiminnon sijalla kosteuden lisääntyessä kasvaa ulostulojännite 0...10V.

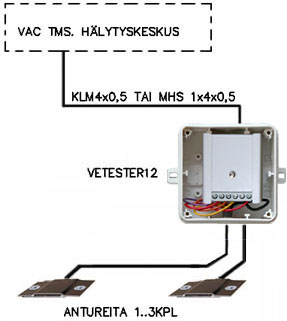

Kytkentä
Kun
Vetesteriin kytketään jännite 24V, kytkeytyy
liittimet 5 ja 6 yhteen. Ks. myös 12Vdc-malli
Hälytyksessä
ja jännitekatkoksessa kytkeytyy liittimet 4 ja 5 yhteen ja
liittimet 5 ja 6 avautuvat.
Perusmallien
eri tyyppien tekniset tiedot
Vts-706205,
12Vdc, rele vaihtokoskettimella
Vts-706206, 24Vac/dc, rele
vaihtokoskettimella
Vts-706276, 24Vac/dc, 0...10V
ulostulojännitteellä
Vetester12
perusmalli kojerasiassa
Vetester12
perusmalli kalvorasiassa
Syöttöjännite: 23...25Vac/dc
Virta: n. 45mA
Ulostulo: rele, pot.vapaa, vaihtokosketin 0,5A
Käyttölämpötila: +5...+40 C
Anturisignaali: nopeataajuinen n. 7 µA:n vaihtovirta
Mitat
ja asennus
Mitat: 16x43x51
Asennus: vapaasti koje-, jako- tms. rasiaan
INSINÖÖRITOIMISTO
VETESTE puh. 0445119837
tapio.majuri(at)veteste.fi
